內孔

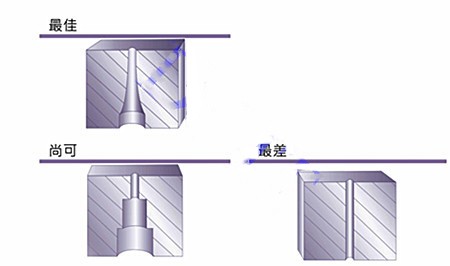

內孔，是以一個成型銷插入到模穴中所形成的。在成型過程中，模穴壓力可能會高漲，而巨大的壓力施加在成型銷上時，容易導致成型銷偏斜，生產出不一致的內孔。因此，壓模製品不宜製出小直徑的內孔，如設計允許，成型銷的尺寸及內孔的內徑，尤其是成型銷的底部都應最大化，以避免內孔彎曲或折損。

基本的原則為：

1、內孔的高度不應超過直徑的2 倍。

2、內孔的直徑最小應為1.27mm(.050 in)。
